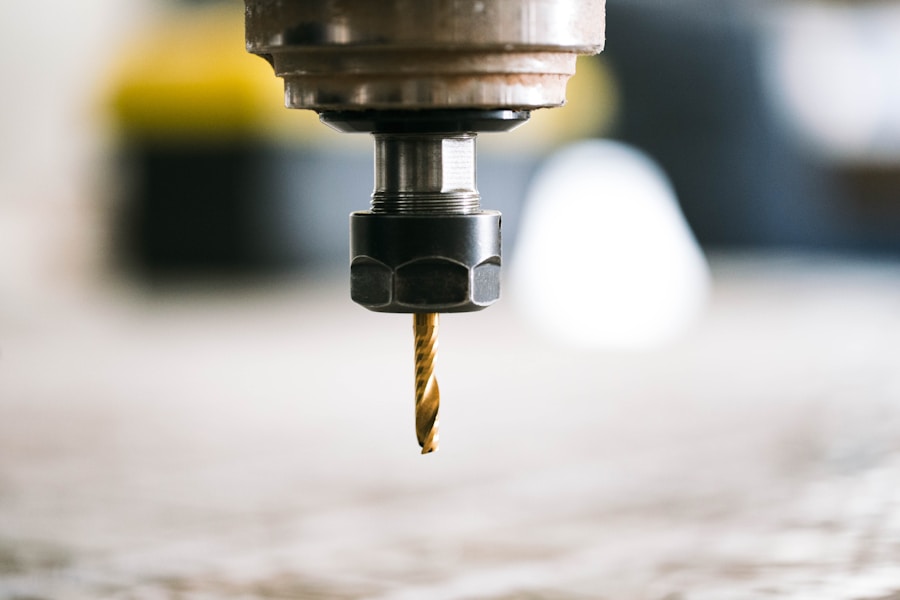

¿Se ha enfrentado alguna vez a la frustración de mecanizar calados interiores densos, donde la viruta parece conspirar para atascarse y los acabados de superficie distan mucho de ser ideales? Si la respuesta es afirmativa, entonces permítame presentarle una herramienta que puede ser la clave para transformar esos desafíos en éxitos predecibles: las fresas de corte helicoidal. Estas herramientas, lejos de ser una novedad, han evolucionado para ofrecer una solución robusta y eficiente a uno de los problemas más comunes en el mecanizado de precisión.
Las fresas helicoidales, en esencia, no son un concepto revolucionario. El principio básico de las cuchillas en ángulo ha existido durante décadas. Sin embargo, lo que sí ha cambiado drásticamente es la ingeniería detrás de su diseño y fabricación. Hoy en día, podemos encontrar fresas helicoidales optimizadas para materiales específicos, geometrías de corte complejas y, crucialmente, para el manejo de virutas en espacios confinados. Su eficacia radica en la forma de su filo de corte, que genera una acción de corte más suave y continua en comparación con las fresas de corte recto. Esta acción no solo reduce la vibración y el calor, sino que también facilita la evacuación de la viruta, un factor crítico en calados interiores.
La Arquitectura del Corte: Entendiendo la Geometría Helicoidal
Para comprender por qué las fresas helicoidales son la solución, es fundamental diseccionar su diseño. La geometría helicoidal no es un capricho estético, sino una elección de ingeniería deliberada con repercusiones directas en el rendimiento del corte.
Ángulo de Hélice y su Impacto en el Corte
El ángulo de hélice es, quizás, la característica más distintiva de estas herramientas. Se refiere al ángulo que forma el filo de corte con el eje central de la fresa. Un ángulo de hélice alto (generalmente entre 45° y 60°) significa que el filo de corte entra en contacto con el material progresivamente, de forma gradual, en lugar de todo a la vez.
- Entrada gradual de la herramienta: Imagínese un cuchillo de cocina. Si intenta cortar una verdura aplicando toda la fuerza de la hoja a la vez, el esfuerzo es mayor y el corte, menos limpio. Si, en cambio, desliza el cuchillo, el corte es más suave. Las fresas helicoidales funcionan de manera similar. Esta entrada gradual en el material reduce los impactos iniciales y las vibraciones, lo que se traduce en una mayor vida útil de la herramienta y un mejor acabado superficial.
- Distribución equitativa de la carga: Con un ángulo de hélice pronunciado, la carga de corte se distribiza sobre una sección más larga del filo. Esto significa que menos material se corta en un punto específico en un momento dado, disminuyendo la presión sobre la herramienta y el husillo de la máquina.
- Dirección de la fuerza de corte: El ángulo de hélice también influye en la dirección de las fuerzas de corte. En un ángulo de hélice alto, una parte significativa de la fuerza de corte se dirige hacia el husillo de la máquina, lo que ayuda a asentar la herramienta en el portaherramientas y mejora la estabilidad durante el mecanizado.
El Número de Filos y su Relación con la Evacuación de Viruta
Aunque la geometría helicoidal es crucial, el número de filos también desempeña un papel importante, especialmente en calados densos.
- Balance entre estabilidad y espacio para la viruta: Las fresas de dos filos suelen ofrecer un mayor espacio para la evacuación de viruta, siendo una opción popular para el ranurado y el desbaste en materiales blandos o donde la evacuación es un desafío. Sin embargo, un mayor número de filos (tres, cuatro o más) proporciona una mayor estabilidad de corte y un mejor perfil de acabado, pero reduce el espacio disponible para las virutas.
- Optimización para calados interiores: En calados interiores densos, el espacio es un bien escaso. Por lo tanto, seleccionar una fresa con un número adecuado de filos se convierte en una decisión crítica. A menudo, se buscará un equilibrio entre la resistencia de la herramienta y la capacidad de evacuación. Para desbaste, dos o tres filos pueden ser una buena elección. Para el acabado, donde la prioridad es la calidad de la superficie, se pueden considerar más filos, siempre y cuando el paso de corte sea menor y se gestionen eficientemente las virutas.
Navegando por los Laberintos: Manejo de Viruta en Calados Interiores
El manejo de viruta es el talón de Aquiles de muchos procesos de mecanizado, especialmente cuando se trabaja en cavidades cerradas o ranuras estrechas. Las virutas, si no se gestionan adecuadamente, pueden volverse el enemigo, actuando como una barrera entre el filo de corte y el material, rayando la superficie recién mecanizada o, peor aún, causando la rotura de la herramienta.
La Función del Receso para la Viruta
La forma en que las virutas abandonan la zona de corte es tan importante como cómo se generan. Las fresas helicoidales están diseñadas para facilitar esta expulsión.
- Evacuación Ascendente o Descendente: Dependiendo del diseño del ángulo de hélice, las virutas pueden ser empujadas hacia arriba (hacia el husillo) o hacia abajo (hacia el material). En la mayoría de las operaciones de ranurado y calados, se prefiere una evacuación hacia arriba, ya que aleja las virutas de la zona de trabajo y evita que se re-corten. Algunas fresas, las que tienen un «up-cut» o corte hacia arriba, son ideales para esto. Las fresas «down-cut» o corte hacia abajo, que empujan las virutas hacia la pieza, son útiles para evitar que se deslamine la capa superior del material, como en el caso de laminados o maderas, pero no son ideales para calados profundos.
- Espacio entre Filos: La distancia entre los filos de corte, junto con la forma del receso, debe ser suficiente para permitir que la viruta se enrolle y se expulse sin atascarse. Un diseño de receso deficiente puede llevar a la compactación de la viruta, lo que genera calor excesivo y dificulta aún más la evacuación.
Estrategias de Mecanizado para la Evacuación Óptima
La herramienta es una parte de la ecuación; la estrategia de mecanizado es la otra. No basta con tener la fresa correcta si no se sabe cómo usarla.
- Control del Avance y la Velocidad de Corte: Ajustar correctamente estos parámetros es fundamental. Un avance demasiado bajo puede generar virutas muy finas que son difíciles de evacuar. Un avance demasiado alto puede generar virutas demasiado grandes que ocupan demasiado espacio. La velocidad de corte también influye en la formación de la viruta. Un equilibrio adecuado es clave.
- Uso de Refrigerante/Lubricante: En calados interiores, la aplicación de refrigerante es vital. No solo ayuda a disipar el calor, sino que también lubrica la zona de corte y, fundamentalmente, ayuda a arrastrar las virutas fuera de la cavidad. Un sistema de suministro de refrigerante eficaz, que dirija el chorro directamente a la zona de corte, puede marcar una gran diferencia.
- Estrategias de Paso y Profundidad de Corte: Realizar pasadas de menor profundidad de corte o utilizar estrategias de desbaste que permitan la salida de viruta puede ser más lento, pero garantiza un mecanizado más seguro y un mejor acabado. Evitar «embolsar» el corte, es decir, cortar en una cavidad sin una vía de escape para la viruta, es una regla de oro.
El Material de la Herramienta: La Base de la Durabilidad y el Rendimiento
La geometría y la estrategia son inútiles si el material de la fresa no está a la altura. El rendimiento en calados densos exige herramientas que puedan soportar altas temperaturas y fuerzas de corte sin perder su filo.
Carburo de Tungsteno: El Estándar de la Industria
Hoy en día, la mayoría de las fresas helicoidales de alto rendimiento están fabricadas con carburo de tungsteno. Este material es conocido por su excepcional dureza y resistencia al desgaste, propiedades que son indispensables en el mecanizado de materiales modernos, que son cada vez más resistentes.
- Grados de Carburo: No todos los carburos son iguales. Existen diferentes grados, combinaciones de carburo de tungsteno con aglutinantes como el cobalto, que varían en dureza y tenacidad. La elección del grado adecuado depende del material a mecanizar, de la aplicación (desbaste o acabado) y de las condiciones de mecanizado. Un grado más duro será más resistente al desgaste, pero también más frágil. Un grado más tenaz, será más resistente a la rotura, pero menos resistente al desgaste.
- Granulometría del Carburo: La microestructura del carburo también es importante. Un carburo de grano fino generalmente ofrece una mayor dureza y un mejor acabado superficial, siendo preferido para fresas de acabado. Los carburos de grano más grueso pueden ser más resistentes a la rotura, convirtiéndolos en una opción para desbaste.
Recubrimientos: La Armadura para la Herramienta
Los recubrimientos son capas extremadamente delgadas de materiales cerámicos o metálicos que se aplican sobre la superficie de la fresa para mejorar sus propiedades. Piense en ellos como la armadura de la herramienta.
- Resistencia al Desgaste y a la Oxidación: Recubrimientos como el Nitruro de Titanio (TiN), el Alumnio Nitruro de Titanio (TiAlN) o el Nitruro de Titanio Carbono (TiCN) aumentan drásticamente la dureza superficial de la herramienta, prolongando su vida útil. También actúan como barreras térmicas, reduciendo la transferencia de calor a la herramienta y permitiendo mayores velocidades de corte.
- Reducción del Coeficiente de Fricción: Algunos recubrimientos como el DLC (Diamond-Like Carbon) reducen la fricción entre la herramienta y el material, lo que mejora la evacuación de viruta y reduce el riesgo de adhesión del material a los filos. Esto es especialmente útil en materiales pegajosos como el aluminio o los plásticos.
- Aplicaciones Específicas: Ciertos recubrimientos están optimizados para materiales específicos. Por ejemplo, los recubrimientos a base de TiAlN son excelentes para el mecanizado de aceros duros y aleaciones de alta temperatura debido a su alta resistencia a la oxidación a elevadas temperaturas.
La Elección Correcta: Optimizando para su Aplicación Específica
Elegir la fresa helicoidal adecuada no es una ciencia exacta, pero sigue principios lógicos. Considerar la aplicación es el primer paso.
Fresas de Desbaste vs. Fresas de Acabado
No todas las fresas helicoidales son iguales, y su propósito principal influye en su diseño.
- Fresas de Desbaste (Roughing End Mills): Estas fresas están diseñadas para remover grandes volúmenes de material de manera eficiente. A menudo presentan filos con geometrías onduladas o dentadas, que rompen la viruta en segmentos más pequeños y fáciles de evacuar. Su objetivo principal es la velocidad de remoción de material, no el acabado superficial. Son como excavadoras abriendo camino.
- Fresas de Acabado (Finishing End Mills): Por el contrario, las fresas de acabado se centran en obtener superficies lisas y tolerancias precisas. Sus filos suelen ser más rectos y afilados, y a menudo tienen un mayor número de filos para distribuir la carga y reducir las marcas de herramienta. Son como un cincel de precisión, después de que la excavadora ha hecho el trabajo pesado.
Aplicaciones Específicas de Calados Interiores
Cada calado interior tiene sus propias particularidades.
- Ranuras Estrechas y Profundas: Aquí, la evacuación de viruta es el principal desafío. Fresas de dos o tres filos con un ángulo de hélice alto y un buen recubrimiento para reducir la fricción son esenciales. El uso de aire comprimido o refrigerante de alta presión para asistir en la evacuación es fundamental.
- Cajeras y Bolsillos: Para estas cavidades, donde a menudo se mecanizan paredes laterales y fondos, una fresa versátil que pueda tanto fresar lateralmente como sumergirse es ideal. Las fresas de bola o «ball nose» se utilizan para el acabado de superficies curvas.
- Materiales Dúctiles y Pegajosos (Aluminio, Cobre): En estos materiales, la tendencia a que el material se adhiera a los filos de corte (fenómeno de «built-up edge») es un problema común. Se deben seleccionar fresas con ángulos de filo muy afilados, geometrías de evacuación de viruta amplias y, a menudo, recubrimientos específicos como el DLC, que previene la adhesión.
- Materiales Duros y Abrasivos (Aceros Inoxidables, Aleaciones de Titanio): Para estos materiales, la resistencia al desgaste y a las altas temperaturas es primordial. Fresas de carburo de tungsteno con grados de alta dureza y recubrimientos como el TiAlN son la elección estándar. La rigidez de la máquina-herramienta y el uso de refrigeración son críticos.
Más Allá de la Herramienta: Estrategias de Mecanizado Avanzadas
| Diámetro de corte | Velocidad de avance | Profundidad de corte |
|---|---|---|
| 6 mm | 1200 mm/min | 15 mm |
| 8 mm | 1000 mm/min | 20 mm |
| 10 mm | 800 mm/min | 25 mm |
Una fresa excelente es solo una parte de la solución. La forma en que se utiliza es igualmente importante.
Mecanizado de Alta Velocidad y Alta Eficiencia
El mecanizado de alta velocidad (HSM) y el mecanizado de alta eficiencia (HEM) son estrategias que aprovechan al máximo las capacidades de las fresas helicoidales modernas.
- HSM (High-Speed Machining): Implica velocidades de husillo muy altas y avances relativamente bajos, con una profundidad de corte radial pequeña. Esto genera virutas muy finas que disipan el calor de manera efectiva y prolongan la vida útil de la herramienta. Es como hacer muchos pequeños toques rápidos, en lugar de pocos grandes.
- HEM (High-Efficiency Machining): Se enfoca en usar toda la longitud de corte de la fresa (aprovechando una mayor profundidad axial de corte) con una profundidad de corte radial reducida. Esto distribuye el desgaste a lo largo de toda la longitud del filo, aumentando la vida útil de la herramienta y la tasa de remoción de material. Piense en un pincel que usa toda su cerda para pintar, en lugar de solo la punta. Estas estrategias son especialmente beneficiosas en calados interiores, donde la optimización de cada pasada es crucial.
Control de Vibraciones: El Enemigo Silencioso
Las vibraciones son el archienemigo del buen acabado superficial y de la vida útil de la herramienta. En calados interiores, la resonancia puede ser un problema especialmente persistente.
- Portaherramientas de Precisión: Un portaherramientas de alta calidad, con buena concentricidad y rigidez, minimiza las vibraciones. Los portaherramientas de contracción térmica (shrink fit) o los hidráulicos son excelentes opciones por su alta fuerza de sujeción y amortiguación.
- Caminos de Herramienta Optimizados: Evitar cambios bruscos de dirección o movimientos inesperados en el camino de la herramienta puede reducir las vibraciones. El mecanizado trocoidal o las trayectorias de herramienta suavizadas son ejemplos de cómo la programación puede mitigar este problema.
- Consideraciones de la Máquina: Una máquina-herramienta con buena rigidez estructural y un husillo equilibrado es fundamental. Una máquina débil amplificará cualquier vibración de la herramienta.
En resumen, las fresas de corte helicoidal no son una panacea mágica, pero son herramientas poderosas. Piénselas como un bisturí quirúrgico en lugar de un martillo. Su eficacia en el mecanizado de calados interiores densos radica en la combinación de una geometría de corte bien pensada, un diseño eficiente para la evacuación de virutas y la posibilidad de ser fabricadas con materiales y recubrimientos avanzados. Al comprender estos principios y aplicar las estrategias de mecanizado adecuadas, usted puede transformar esos desafiantes calados interiores en procesos de mecanizado eficientes y exitosos, obteniendo resultados que antes parecían inalcanzables.
